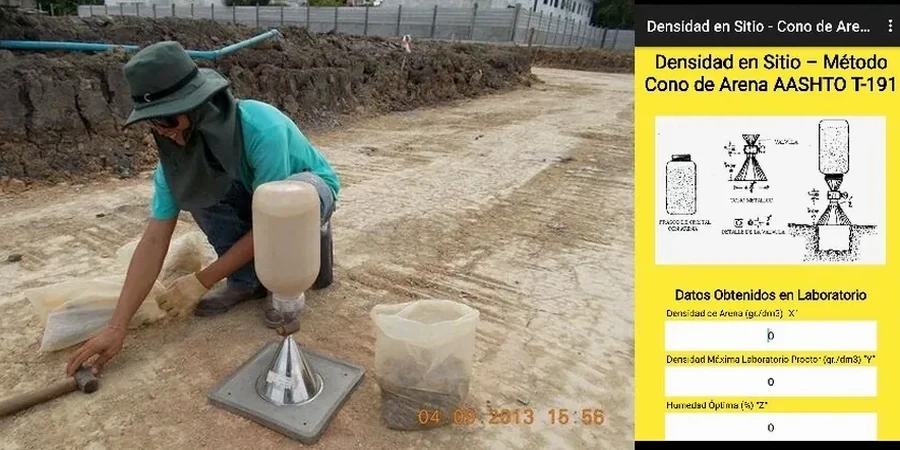

El clima extremo de Salamanca, con veranos que superan los 35 °C y heladas invernales que fragmentan el terreno, exige un control riguroso de la compactación. La arcilla expansiva de la vega del Tormes se contrae y dilata con la humedad, y un relleno mal compactado aquí es sinónimo de asentamientos diferenciales a los pocos meses. Por eso aplicamos el ensayo de densidad de campo con cono de arena, un método directo y fiable para verificar que cada tongada alcance el porcentaje de compactación especificado por la dirección facultativa. En obra civil, desde la urbanización del ensanche de Buenos Aires hasta las naves del polígono de Los Villares, la granulometría previa nos dice qué material hay, y el cono de arena confirma que quedó como debe quedar. El procedimiento es sencillo: excavamos un pequeño orificio, extraemos el suelo sin alterarlo, lo pesamos, medimos su humedad y rellenamos el hueco con arena calibrada de densidad conocida. Así obtenemos la densidad seca in situ y la comparamos con el Proctor de referencia. Sin interpretaciones indirectas. Sin depender de la humedad del terreno como pasa con el densímetro nuclear. En Salamanca, donde la piedra arenisca de Villamayor se mezcla con zahorras y suelos de alteración, este control es la garantía de que la explanada o la zanja van a resistir el paso del tiempo.
Un relleno mal compactado en la meseta salmantina se asienta con la primera lluvia de otoño; el cono de arena te da el dato exacto antes de extender la siguiente capa.
Metodología y alcance
Salamanca está a más de 800 metros de altitud sobre la meseta norte, y la oscilación térmica anual ronda los 18 °C de media. Ese ciclo hielo-deshielo castiga cualquier relleno que no esté bien cerrado. El cono de arena nos permite medir la densidad in situ en un rango que típicamente va de 1.70 a 2.30 g/cm³, dependiendo de si trabajamos con zahorra artificial, suelo seleccionado o relleno todo-uno. La técnica sigue la norma UNE 103503 y la ASTM D1556, y exige una arena de Ottawa o similar, seca y monogranular, con densidad calibrada en laboratorio cada jornada de trabajo. En campo, el operador excava un agujero de unos 10 a 15 cm de diámetro, recoge la totalidad del material extraído en bolsa estanca, y luego vierte la arena patrón a través del cono metálico hasta enrasar. La precisión del método depende de la pericia del técnico y de que el terreno no vibre durante la ejecución —algo a vigilar en obras con tráfico pesado cerca, como las ampliaciones del campus de la USAL. Para suelos con gravas superiores a 2 pulgadas, combinamos el ensayo con un ensayo de Proctor modificado y ajustamos el volumen del hueco con cuidadosa nivelación. El dato final de compactación se entrega en porcentaje respecto a la densidad máxima seca del laboratorio, y ese número es el que acepta o rechaza la dirección de obra.
Factores del terreno local
El casco histórico de Salamanca, con su piedra franca y cimientos someros, recuerda lo que ocurre cuando el terreno no se prepara bien: asientos que agrietan fachadas y redes de saneamiento que colapsan. En las nuevas promociones del extrarradio y en las zanjas de servicios junto al trazado del futuro corredor Atlántico, el riesgo principal es la compactación insuficiente de rellenos sobre tuberías o trasdosés de muro. Una densidad de campo por debajo del 95 % del Proctor modificado en subbase de vial puede significar deformaciones permanentes en menos de dos años de servicio. El cono de arena detecta ese defecto en el momento, antes de que la capa de rodadura oculte el problema. Otro riesgo típico en la provincia son los rellenos antrópicos con escombros de derribo; si no se controla la densidad, la heterogeneidad del material genera bolsas de baja capacidad portante que luego exigen costosas inyecciones de refuerzo. La normativa de carreteras y el PG-3 exigen lotes de control cada 500 m² por tongada; saltarse ese ritmo es asumir una responsabilidad técnica que puede salir muy cara.
Consultas frecuentes
¿Cuánto cuesta un ensayo de cono de arena en obra en Salamanca?
El precio unitario por punto de ensayo de densidad con cono de arena en Salamanca oscila entre €60 y €90, en función del número de puntos contratados y la distancia al tajo. Para lotes de control continuo en obra lineal ofrecemos tarifas ajustadas.
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear para control de compactación?
El cono de arena es un método volumétrico directo que no depende de la humedad ni requiere licencia radiactiva, mientras que el densímetro nuclear mide por retrodispersión y necesita calibración específica para cada tipo de suelo. El cono de arena es el método de referencia cuando hay discrepancias en los resultados nucleares.
¿Cada cuántos metros cuadrados hay que hacer un control de densidad en una explanada?
El PG-3 exige un control de compactación por cono de arena cada 500 m² y por tongada extendida. En obras urbanas de Salamanca, donde las superficies son más reducidas, se suele ajustar a un mínimo de 2 puntos por tongada y zona de trabajo.
¿Se puede usar el cono de arena con zahorras gruesas?
Sí, siempre que se realice la corrección por partículas superiores a 50 mm. Excavamos un agujero de mayor diámetro, cribamos el material extraído y descontamos el volumen de las gravas grandes para obtener una densidad representativa de la matriz fina.
